四柱液压机导向结构
液压机结构中较典型的主要有三梁四柱式液压机、双柱下拉式液压机、龙门式液压机、框架式和单臂式等，其中三梁四柱式液压机为通用型液压机的常用型式。

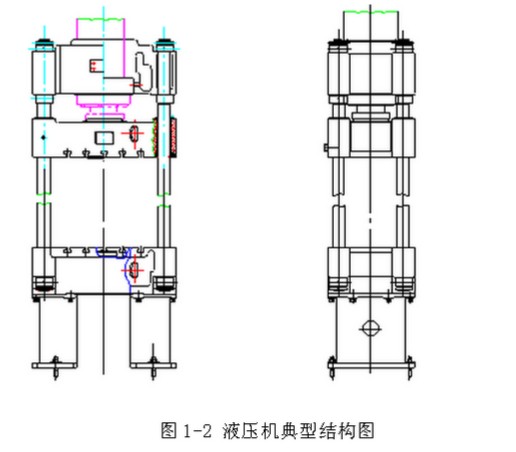

三梁四柱式液压机结构如图所示，它由上横梁、下横梁、4个立柱和16个内外螺母组成一个封闭的框架，框架承受全部的工作载荷。工作缸固定在上横梁上，工作缸内有工作柱塞与活动横梁相连接。活动横梁以4根立柱为导向，在上、下横梁之间往复运动。活动横梁下面固定有上砧，而下砧则固定与下横梁上的工作台上。当高压液体进入工作缸后，对柱塞产生很大的压力，推动柱塞、活动横梁及上砧向下运动，使工件在上、下砧之间产生塑性变形。同时在完成工作之后实现回程运动。
三梁四柱式液压机的主要部件有： ⑴立柱：立柱是机架的主要支撑部件和主要受力件，又是活动横梁的导向件，因此对立柱有较高的强度、刚度和精度要求。立柱所用的材料、结构尺寸、制造质量及其与横梁之间的连接方式、预紧程度等因素，都对液压机的工作性能甚至使用寿命有着很大的影响。 立柱通常用如下材料制成：35钢、45钢、40Cr、20MnV、20MnSiMo等。 ⑵横梁：横梁包括上横梁、下横梁（或称底座）和活动横梁（或称滑块），是液压机的重要部件。由于横梁的轮廓尺寸很大，为了节约金属和减轻重量，一般都做成空心箱形结构，中间加设肋板，承载大的地方肋板较密，以提高刚度，减低局部应力，肋板一般按方格形或辐射形分布，在安装各种缸、柱塞（或活塞）及立柱的地方做成圆筒形，以使其环行支撑面的刚度尽可能一致，并用肋板与外壁相互之间连接起来。 横梁有铸造结构和焊接结构两种，生产批量较大的中、小型液压机其横梁多为铸铁件（材料多为HT200）或铸钢件（材料多为ZG275-500）；近年来采用焊接结构的日渐增多，材料一般为Q235或16Mn钢板。 中、小型液压机横梁多数为整体结构，而大型液压机横梁由于受制造和运输能力的限制往往设计成组合形式，并利用键和拉紧螺栓连接。
三梁四柱式液压机结构如图所示，它由上横梁、下横梁、4个立柱和16个内外螺母组成一个封闭的框架，框架承受全部的工作载荷。工作缸固定在上横梁上，工作缸内有工作柱塞与活动横梁相连接。活动横梁以4根立柱为导向，在上、下横梁之间往复运动。活动横梁下面固定有上砧，而下砧则固定与下横梁上的工作台上。当高压液体进入工作缸后，对柱塞产生很大的压力，推动柱塞、活动横梁及上砧向下运动，使工件在上、下砧之间产生塑性变形。同时在完成工作之后实现回程运动。
三梁四柱式液压机的主要部件有： ⑴立柱：立柱是机架的主要支撑部件和主要受力件，又是活动横梁的导向件，因此对立柱有较高的强度、刚度和精度要求。立柱所用的材料、结构尺寸、制造质量及其与横梁之间的连接方式、预紧程度等因素，都对液压机的工作性能甚至使用寿命有着很大的影响。 立柱通常用如下材料制成：35钢、45钢、40Cr、20MnV、20MnSiMo等。 ⑵横梁：横梁包括上横梁、下横梁（或称底座）和活动横梁（或称滑块），是液压机的重要部件。由于横梁的轮廓尺寸很大，为了节约金属和减轻重量，一般都做成空心箱形结构，中间加设肋板，承载大的地方肋板较密，以提高刚度，减低局部应力，肋板一般按方格形或辐射形分布，在安装各种缸、柱塞（或活塞）及立柱的地方做成圆筒形，以使其环行支撑面的刚度尽可能一致，并用肋板与外壁相互之间连接起来。 横梁有铸造结构和焊接结构两种，生产批量较大的中、小型液压机其横梁多为铸铁件（材料多为HT200）或铸钢件（材料多为ZG275-500）；近年来采用焊接结构的日渐增多，材料一般为Q235或16Mn钢板。 中、小型液压机横梁多数为整体结构，而大型液压机横梁由于受制造和运输能力的限制往往设计成组合形式，并利用键和拉紧螺栓连接。
