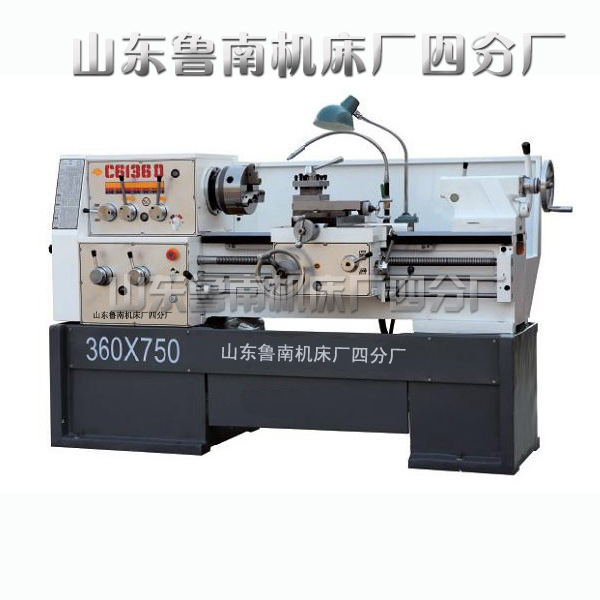

C6136 卧式车床
卧式车床C6136的特点
山东鲁南车床采用高强度铸铁材料,导轨面经中频淬火处理后,精磨而成,使用寿命长,精度高。本公司生产的C6130、C6132、C6136、C6140系列车床可进行各种车削工作,教学设备配备特殊安全防护罩,有效防护装夹工件等操作人员的安全。使用鲁南四机车床可进行车削内外圆柱面、圆锥面、端面及其它可旋转面,能车削各种常用公制、英制、模数、 径节螺纹,还可进行钻孔、铰孔和拉油槽等工作,马鞍车床还能完成各种较大扁平和异形零部件的车削工作。
卧式车床C6136技术参数:
型号规格 |
C6136D |
|
主机规格 |
中心高 |
180mm |
|
床身上最大回转直径 |
360mm |
|
刀架上最大工件回转直径 |
200mm |
|
最大工件长度 |
750/1000/1500mm |
主轴 |
通孔直径 |
52mm |
|
锥孔 |
莫氏6# |
|
转速范围 |
30~1600转/分(12级) |
刀架 |
刀架横向最大行程 |
240mm |
|
小刀架最大行程 |
140mm |
|
刀杆截面尺寸(高*宽) |
20mm×20mm |
|
纵向进给量 |
0.04~2.16 mm |
|
横向进给量 |
0.02~1.08 mm |
尾座 |
顶尖套内孔锥度 |
MT4 |
|
顶尖套最大移动量 |
90mm |
|
横向最大移动量 |
±10mm |
螺纹 |
公制 |
0.45~20mm/r 30种 |
|
英制 |
80~1.75" n/i" 35种 |
|
模数 |
0.25~10mm25种 |
|
径节 |
160~" D.P.30种 |
电机 |
主电机 |
3/4KW |
|
冷却泵电机 |
AOB-25TH90W |
外形尺寸 |
中心距750mm |
1950×970×1200mm |
净重 |
中心距750mm |
1500kg |
鲁南车床床头箱内齿轮经高频淬火精磨而成,精度高,噪音低。主轴可输出30-1600r/min 12级转速,主轴通孔直径为52mm,可通过较大直径的棒料。车床出厂前主轴轴承都已预紧,用户一般无需再调。车床的主传动、进给系统等的操作,使用前,请仔细参考山东鲁南机床厂四分厂使用说明书。本公司提供较全的随机配件供用户使用。
卧式车床的操作须知:
■机床运转时,严禁戴手套操作;严禁用手触摸机床的旋转部分;严禁在车床运转中隔着车床传送物件。装卸工件,安装刀具,加油以及打扫切屑,均应停车进行。清除铁屑应用刷子或钩子,禁止用手清理。
■机床运转时,不准测量工件,不准用手去刹转动的卡盘;用砂纸时,应放在锉刀上,严禁戴手套用砂纸操作,磨破的砂纸不准使用,不准使用无柄锉刀,不得用正反车电闸作刹车,应经中间刹车过程。
■ 加工切削时,停车时应将刀退出。切削长轴类须使用中心架,防止工件弯曲变形伤人;伸入床头的棒料长度不超过床头立轴之外,并慢车加工,伸出时应注意防护。
■机床运转时,操作者不能离开机床,发观机床运转不正常时,应立即停车,请维修工检查修理。当突然停电时,要立即关闭机床,并将刀具退出工作部位。
■工作结束时,应切断机床电源或总电源,将刀具和工件从工作部位退出,清理安放好所使用的工、夹、量具,并清扫机床。
