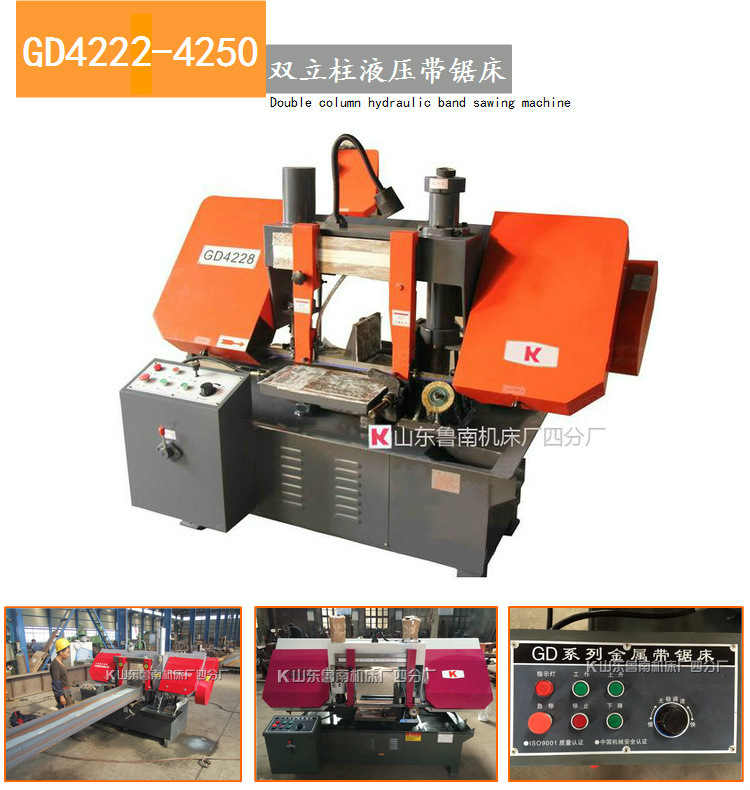

GD4235 液压带锯床

一、设备特点：

双立柱卧式金属带锯床主要部件有：底坐、床身、立柱、锯梁和传动机构、导向装置、工件夹紧、张紧装置、送料架、液压传动系统、电气控制系统、润滑及冷却系统。

液压传动系统由泵、阀、油缸、油箱、管路等元辅件组成的液压回路，在电气控制下完成锯梁的升降，工件的夹紧。通过调速阀可实行进给速度的无级调速，达到对不同材质工件的锯切需要。

电气控制系统由电气箱、控制箱、接线盒、行程开关、电磁铁等组成的控制回路，用来控制锯条的回转、锯梁的升降、工件的夹紧等，使之按一定的工作程序来实现正常切削循环。

二、技术参数：

带锯床执行标准：

GB  16454-1996  锯床--安全防护技术要求

GB  16454-1996  锯床 安全防护技术要求

GB  6477.13-1986 金属切削机床术语--锯床

GB/T 6477.13-1986金属切削机床术语 锯床

JB/T 4318.1-2002  卧式带锯床 第1部分:系列型谱

JB/T 4318.2-2002  卧式带锯床 第2部分:参数
JB/T 4318.3-2002   卧式带锯床 第3部分:精度检验
JB/T 4318.4-2002   卧式带锯床 第4部分:技术条件

三、操作说明：

加油前必须先清理油箱，然后再加入液压油，液压油采用32～46＃抗磨液压油，油箱每半年清洗并更换新油一次，第一次换油时间不应超过三个月，其油液可重新过滤后再用一次。

本机用油。必须经严格过滤才需注入油箱，其油位不能低于油标指示线。使用油温应在15℃～60℃范围内。

锯切不同材质的原料时，要选用不同齿形的锯条及不同的切削速度和进给速度，选择不当容易出现锯齿很快磨损，降低锯条使用寿命，严重时锯条断裂。

双金属带锯条主要用于切割普通黑色金属，如铸铁、铸钢、轧制圆钢、方钢、管材、型钢；亦能切割合金工具钢、合金结构钢、模具钢、轴承钢、不锈钢等硬、粘金属；还能切割铜、铝等有色金属。如果选择合适的齿形（跳齿）则可用于切割冻鱼、冻肉；特殊加工较大分齿量的双金属带锯条也普遍用于切割红木、柞木、铁梨木等坚硬贵重木材。
