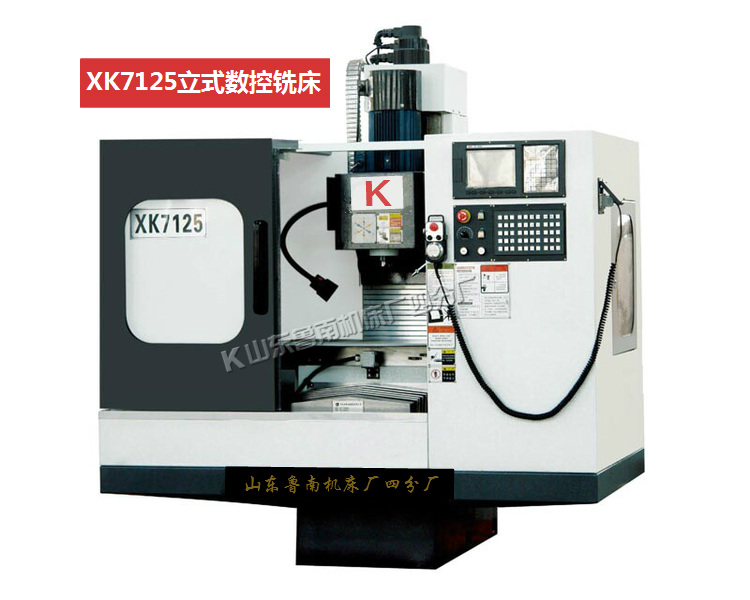

XK7125 数控铣床
XK7125主要技术参数：
|
项 目 |
单位 |
XK7125 |
|
X轴行程 |
mm |
400 |
|
Y轴行程 |
mm |
300 |
|
Z轴行程 |
mm |
400 |
|
主轴鼻端至工作台面距离 |
mm |
105-500 |
|
主轴中心至立柱导轨面距离 |
mm |
320 |
|
工作台面积 |
mm |
250X800 |
|
主轴最高转速 |
rpm |
6000 |
|
主轴电机功率 |
kw |
2.2 |
|
主轴鼻端锥度 |
|
BT30 |
|
定位精度 |
mm |
0.02 |
|
重复定位精度 |
mm |
0.01 |
|
机床净重 |
kg |
2300 |
|
外形尺寸 |
mm |
1700x1600x2260 |
该产品全防护立式数控铣床，三轴均为矩形淬火硬轨，导轨宽、跨距大，结构及外形尺寸紧凑合理，主轴为变频电机通过同步带驱动。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹，可完成钻、铣、镗、扩、铰、刚性攻丝等多种工序加工，适合于多品种、中小批量产品的生产，能满足对复杂、高精度零件的加工。可配第四旋转轴，以满足特殊零件的加工。
二、 主要结构特点
1、 底座、滑座、工作台、立柱、主轴箱等主要基础件采用HT300铸铁；底座、滑座均为箱体式结构，紧凑而合理的对称式筋结构保证了基础件的高刚性和抗弯减震性能；基础件采用树脂砂造型并经过时效处理，为机床长期使用性能的稳定性提供了保障。
2、 X、Y、Z向导轨均为加宽矩形滑动导轨，并经中频淬火及精密磨削；滑动导轨面贴覆复合PTFE材料并精密刮研，配合自动强制润滑，减少进给运动的摩擦阻力，减少低速爬行，提高机床精度寿命；
3、 Z向加配重块平衡，保证主轴箱运动顺畅、稳定；
4、 X、Y、Z三个方向进给采用高精度高强度的内循环双螺母预压滚珠丝杠，进给速度高；驱动电机通过弹性联轴器与丝杠直联，进给伺服电机直接将动力传递给高精度滚珠丝杠，无背隙，保证机床的定位精度和同步；
5、 采用高速、高精度、高刚性主轴单元，轴向和径向承载能力强，最高转速可达6000rpm；
6、 X、Y、Z三个方向导轨、丝杠都采用防护装置，保证丝杠及导轨的清洁，确保机床的传动及运动精度和寿命；
7、 机床外防护采用半防护结构设计，操作方便、安全可靠；
8、 采用可靠的集中自动润滑装置，定时、定量对机床各润滑点自动间歇式润滑，可依据工作状况调节润滑时间。
