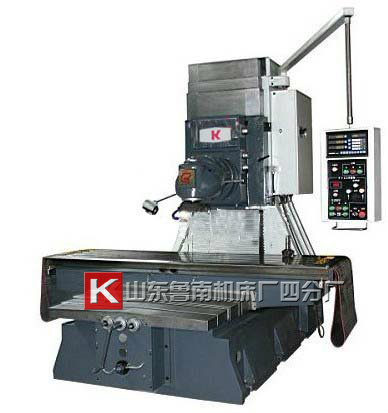

X7160WT 床身式铣床

                                                                   主要技术参数：

主要技术参数	X7160WT
工作台：面积（长×宽）	2400×600
T形槽（宽×个数）	120×5
最大行程:	纵向: 2200 横向: 850
纵向和横向进给速度：	变速级别: 无级变速 变速范围 （毫米/分）10～1800
机头：主轴端面到工作台面的距离	立轴:100～850
主轴中心线到工作台面的距离:	卧轴：  108～858
垂向（Z向）进给速度：	变速级别： 无级变速 变速范围：20～600
从主轴中心到立柱导轨面的距离：	800
主轴转速极数	12
变速范围：	25.45.65.95.135.200.245.350.485.680.960.1400
主轴锥度：	ISO50 7:24
主轴驱动电机:	11/7.5kw
进给电机（直流）：	6kw
机床外形尺寸（长*宽*高）	2400×2500×2500
净重	8600KG



                                                                                机床精度检验:


主轴定心轴径的径向跳动:	0.01
主轴轴肩支承面的跳动:	0.01
工作台的纵向移动对工作台面的平行度:	0.04
工作台的横向移动对工作台面的平行度 ：	0.02/300
工作台面与主轴箱垂向移动的垂直度：	在纵向垂直平面内: 0.02/300 在横向垂直平面内：0.02/30
立轴旋转轴线对工作台面的垂直度：	在纵向垂直平面内：0.02/300 在横向垂直平面内: 0.03/300
卧轴旋转轴线对工作台面的平行度：	0.02/300
卧轴旋转轴线对工作台的横向移动的平行度：	在竖直平面内：0.02/300  在水平面内:  0.02/300



1.工作台纵向和横向丝杠选用滚珠丝杠
2.主轴箱润滑采用油泵循环润滑
3.全不锈钢防护
4.导轨面贴塑
5.三轴球栅尺
6.进给为伺服电机驱动
