X5036B 立式铣床

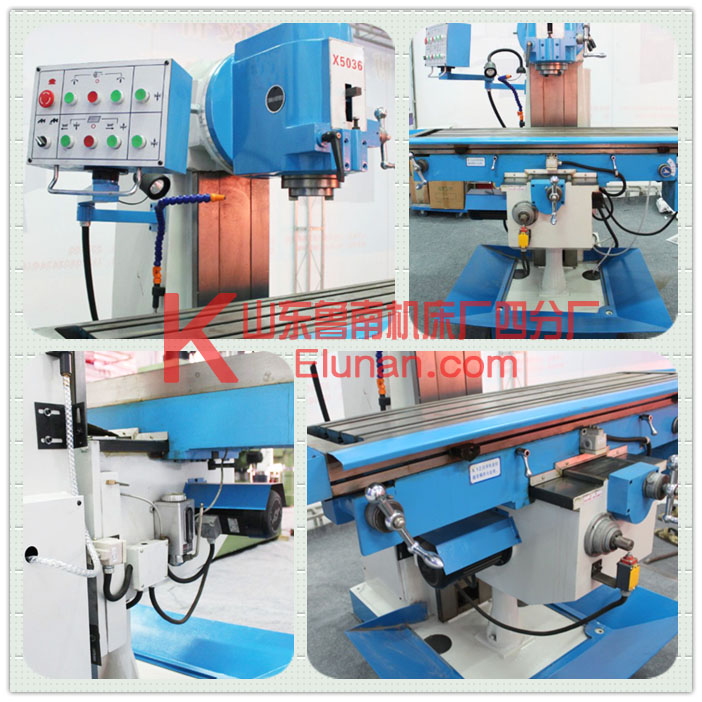

X5036B 立式升降台铣床多图展示：
X5036B立式升降台铣床主要结构特点 :
●铣头可在垂直平面内顺、逆时针调整 ±45°。
●主轴采用能耗制动，制动转矩大，停止迅速，可靠 。
●工作台X、Y方向机动进给
● X、Y、Z三方向导轨副超音频淬火、精密磨削 。
●手动润滑装置可对丝杠及导轨进行强制润滑。
X5036B 立式升降台铣床主要详细参数：
| 型号 | 单位 | 技术参数 |
| 主轴锥孔锥度 | 7：24 ISO50 | |
| 主轴端面至工作台面距离 | mm | 60-440 |
| 主轴中心至床身垂直导轨面距离 | mm | 360 |
| 主轴转速范围 | r/min | 60-1690（12级） |
| 立铣头回转角度 | ±45° | |
| 工作台尺寸 | mm | 1500×360 |
| 工作台行程（纵向/横向/垂向） | mm | 1000/320/380（460） |
| 工作台纵/横向机动进给速度 | mm/min | 15-370（8级）540（快） |
| 工作台垂向机动升降速度 | mm/min | 590 |
| 工作台T型槽数/宽度/间距 | mm | 3/18/80 |
| 主传动电动机功率 | kW | 4 |
| 工作台机动进给电动机功率 | W | 750 |
| 升降台升降进给电动机功率 | W | 1100 |
| 冷却泵电动机功率 | W | 90 |
| 冷却泵流量 | 升/分 | 25 |
| 机床净重/毛重 | kg | 2200/2300 |
| 外形尺寸 | mm | 2220×1790×1980 |
操作规程
1.操作人员应熟悉本机的性能、结构等，并要遵守安全和交接班制度。
2.工作前应严格按照润滑规定进行注油，并保持油量适当、油路畅通、油标醒目，油杯、油线、油毡等清洁。
3.检查主轴、滑座、升降台、走刀机构、各手柄位置是否正常、灵活，再空运转10min左右，确认各部动作正确后才能开始工作。
4.运转中禁止变速和测量工作。
5.禁止用机动对刀或上刀，不准在工作台上敲打和校正工件，工作台上不准放置杂物。
6.正确安装刀具，刀杆锥面及锥肩平面清洁无毛刺，锥度必须相符，合理选用刀具和切削用量，经常检查刀具的紧固及磨损情况。
7.铣削过程中，刀具未退离工件前，不得停车，遇有紧急情况需停车时，应先将刀具退离工件。
8.工作中经常注意运转情况，保持各互锁、限位、进给等机构准确可靠，发现异常现象，及时检查处理。
9.工作台纵向工作时，应将横向和垂直方向锁紧，横向工作时，应将纵向和垂直方向锁紧。
10.继续加工未完成的工件时，应认真检查工件及刀具装夹情况。确认正常后在进行工作。
11.工作后必须检查、清扫设备导轨面铁销，做好日常保养工作。
