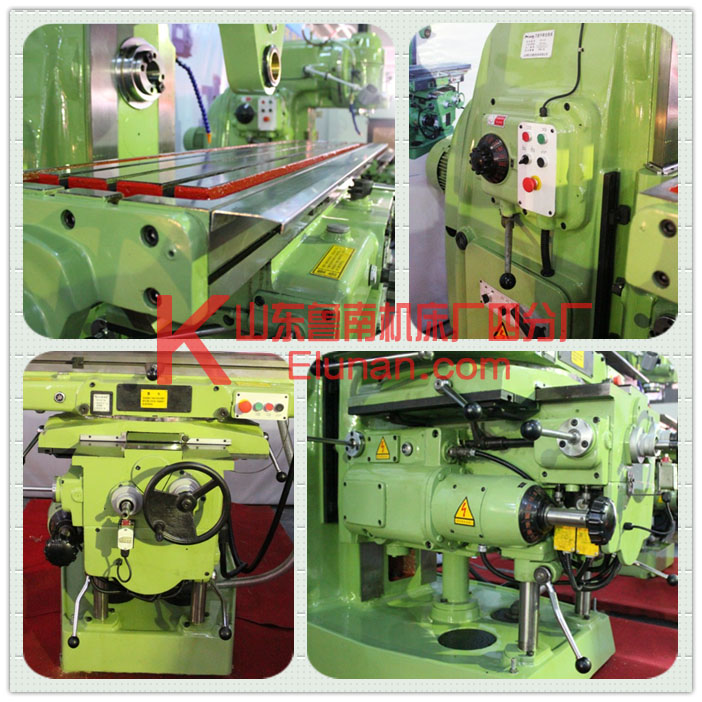

卧式铣床

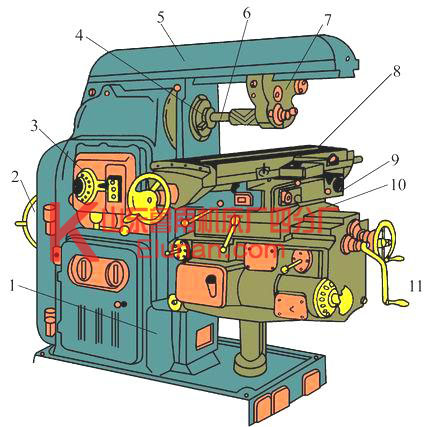

1－床身底座 2－主传动电动机 3－主轴变速机构 4－主轴 5－横梁6－刀杆 7－吊架 8－纵向工作台 9－转台 10－横向工作台 11－升降台

（1）床身：床身支承并连接各部件，顶面水平导轨支承横梁，前侧导轨供升降台移动之用。床身内装有主轴和主运动变速系统及润滑系统。

（2）横梁：它可在床身顶部导轨前后移动，吊架安装其上，用来支承铣刀杆。

（3）主轴：主轴是空心的，前端有锥孔，用以安装铣刀杆和刀具。

（4）工作台：工作台上有T形槽，可直接安装工件，也可安装附件或夹具。它可沿转台的导轨作纵向移动和进给。

（5）转台：转台位于工作台和横溜板之间，下面用螺钉与横溜板相连，松开螺钉可使转台带动工作台在水平面内回转一定角度（左右最大可转过45°）。

（6）纵向工作台：纵向工作台由纵向丝杠带动在转台的导轨上作纵向移动，以带动台面上的工件作纵向进给。台面上的T形槽用以安装夹具或工件。

（7）横向工作台：横向工作台位于升降台上面的水平导轨上，可带动纵向工作台一起作横向进给。

（8）升降台：升降台可沿床身导轨作垂直移动，调整工作台至铣刀的距离。

这种铣床可将横梁移至床身后面，在主轴端部装上立铣头，能进行立铣加工。

X6140主要技术参数：
