摇臂钻床

当前位置:主页 > 产品展示 > 钻床 > 摇臂钻床 >

Z3040*13 机械摇臂钻床

一、适用范围:

外观造型美观大方,总体布局匀称协调.,采用机械伟动,机械夹紧,机械变速操作简便。导轨经超高频淬火。摇臂自动升降,主轴自动进刀,生产效率高。
结构可靠,制造精良,保证了机床精度持久性。将钻床的优点聚为一体。使之加大了钻床的加工范围,如镗孔、攻丝、套丝、锪平面、钻、铰、扩孔等功能,广泛用于大中小型企业,乡镇和个体工业的机械加工。

二、结构特点:

※整机采用优质树脂砂铸造

※齿轮采用高频淬火磨齿

※采用双速全铜电机

※标准化电器箱,知名品牌电器

※铜螺母螺纹丝杆

※摇臂采用电动升降,主轴配有自动钻孔功能

三、产品参数:

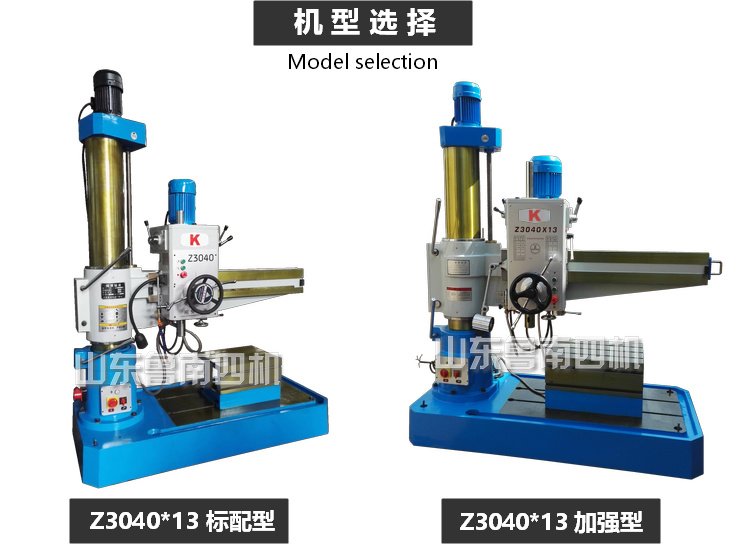

型号

单位

Z3040×13标配

Z3040×13 加强型

最大钻孔直径

mm

铸铁40 钢件32

铸铁40 钢件32

主轴中心至立柱母线

mm

1300~360

1300~360

主轴箱水平移动距离

mm

950

950

主轴端面至底座工作面

mm

1050~260

1050~260

主轴行程

mm

200

280

主轴圆锥孔



莫氏4

莫氏4

主轴转速(12)

r/min

34 ~ 1220

34 ~ 1220

主轴进给量3

n

0.10 0.16 0.25

0.10 0.16 0.25

摇臂回转角度

360

360

主电机功率

kw

2.2

2.2

升降电机功率

kw

1.1

1.1

重量

Kg

1400

1500

主机外形尺寸(××)

mm

1800×800×2200

1800×800×2300

设备附件:含机座工作台、钻夹头、接杆、变径套、斜铁。运输开支及优惠请咨询客服或电话咨询。

四、操作说明:

1.确保机床按照说明书的要求接好电源,且正确可靠接地。

2.对机床作任何调整、维修或保养时,一定要切断电源。

3.使用摇臂钻,严禁戴手套。

4.当主轴电机正在运转时,不得变速!变速时应在停车状态下进行。

5.找正工件位置时,应将锁紧装置松开,主轴伸出长度根据钻孔深度调整合适,然后将各锁紧装置锁紧。

6.钻孔时,钻头必须装夹牢固,工件必须用夹具或压铁,禁止用手拿着钻孔。

7.不准在钻孔时用纱布清除铁屑,应使用专用工具或刷子。

8.钻孔时,进给要均匀。钻深孔时要及时清除铁屑,以防钻头拆断。


  Z3040*13 机械摇臂钻出厂标准:
山东鲁南机床四分厂专业生产研发机械摇臂钻床、液压摇臂钻床系列,设备装配检验,零部件经过严格筛查,设备出厂经过严格测试及长时间运转,保障客户使用精密和耐用性。
符合国家对摇臂钻床的强制标准

JB/Z 108-1989 摇臂钻床 系列型谱
JB/T 5246.1-1999 台式钻床 系列型谱
JB/T 5763-2006 钻床主轴 技术条件
JB/T 5245.5-2005 台式钻床 第5部分:主轴 技术条件
Z3040*13 机械摇臂钻单立柱型 和机械摇臂钻双立柱型,加强型3040摇臂钻出厂都严格把握质量过关,让客户买到放心实惠的摇臂钻床。
Z3040*13摇臂钻 链接
http://www.elunan.com/product/zuanchuang/yaobizuanchuang/Z3040X13.html
Z3040*13双立柱型摇臂钻床http://www.elunan.com/product/zuanchuang/yaobizuanchuang/z3040.html
Z3050*16机械摇臂钻床http://www.elunan.com/product/zuanchuang/yaobizuanchuang/Z3050.html
