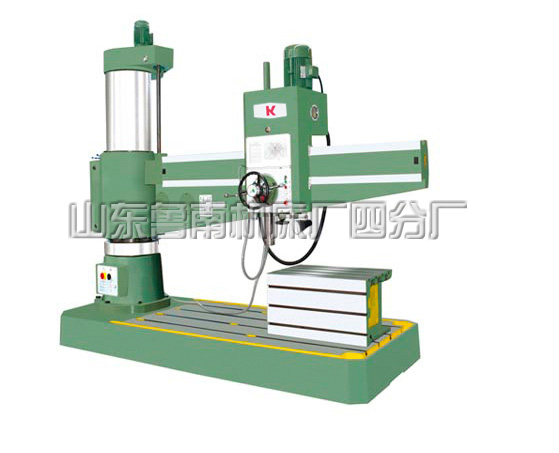

Z3080x25 液压摇臂钻床
Z3080摇臂钻床是用途广泛的大型设备，该机工作效率高，加工误差小，液压预选变速，最大钻孔直径80mm,在配有相应工装的条件下可以鏜孔，主轴箱、摇臂、立柱均由液压夹紧；主轴正反转、停车(制动)、空档用一个手柄操作。它具有性能完善、使用安全、可靠、方便、易于维修，精度高、刚性好、寿命长等优点。用来钻孔、扩孔、锪平面、铰孔、攻螺丝、镋孔。广泛适用于机械加工各部门。
主要技术参数:
| 单位 | ||
| 最大钻孔直径 | Mm | 80 |
| 主轴中心线至立柱母线距离 | Mm | 500-2500 |
| 主轴箱水平移动距离 | Mm | 2000 |
| 主轴端面至底座工作台面距离 | Mm | 550-2000 |
| 摇臂升降距离 | Mm | 1000 |
| 摇臂升降速度 | m/min | 1 |
| 摇臂回转角度 | ° | 360 |
| 主轴圆锥孔 | 莫氏6号 | |
| 主轴转速范围 | r/min | 16-1250 |
| 主轴转速级数 | 16 | |
| 主轴进给量范围 | Mm/r | 0.04-3.2 |
| 主轴进给量级数 | 16 | |
| 主轴行程 | Mm | 450 |
| 刻度盘每转钻孔深度 | Mm | 151 |
| 主轴最大扭矩 | Nm | 1600 |
| 主轴允许最大进给抗力 | N | 35000 |
| 主电机功率 | Kw | 7.5 |
| 摇臂升降电机功率 | Kw | 3 |
| 主轴箱、立柱、摇臂液压夹紧电机功率 | Kw | 0.8 |
| 机床冷却泵电机功率 | Kw | 0.09 |
| 机床重量(约) | Kg | 11000 |
| 机床轮廓尺寸(长*宽*高) | Mm | 3730X1400X3795 |
| 机床最大轮廓尺寸(长*宽*高) | Mm | 3730X1400X4025 |
操作使用：
摇臂钻床采用三相380V交流电源，非专业人员禁止触及电力控制装置，以免危险。 由于机床旋转部件较多，因此提醒操作维修人员必须对安全问题引起高度重视，未经过学习本须知，严禁上岗。
1、检查电源接地线是否可靠，线径是否符合要求。
2、检查机床相序是否正确。
3、检查行程限位开关是否可靠。
4、检查各操作按钮是否正确，急停按钮是否可靠。
5、摇臂钻床出现故障或处于危急状态时，应首先按急停按钮（急停按钮在主轴箱正面右下部），然后断开总电源开关（总电源开关在立柱下部），故障不解除，危险不处理，不准重新送电。
6、电气维修人员必须按电工操作规程穿电工绝缘鞋进行工作，机床电气维修间必须由专人看管电源或在电源处挂牌警示，维修电气一般要断电进行，如若必须送电检查严禁接触带电体。
